玻璃器皿偏光應力儀定性測量原理

　　玻璃器皿就是用玻璃所造的器,常用的有培養皿、試管、三角瓶、玻璃棒、玻璃管、滴瓶、吸管、燒杯、蒸餾水瓶、量筒、微量吸管等

　　玻璃器皿之一

　　玻璃器皿也屬于玻璃制品,同樣也面對著玻璃中應力的消除問題. 玻璃器皿的退火，就是為了減少或消除玻璃器皿在成型或熱加工過程中產生的應力，提高玻璃器皿使用性能的一種熱處理過程。

　　根據玻璃內應力的形成原因，玻璃的退火實質上是由兩個過程組成的應力的減弱和消失防止新應力的產生。玻璃沒有固定的熔點，從高溫冷卻，經過液態轉變成脆性的固態物質，此溫度區域稱為轉變溫度區域，上限溫度為軟化溫度，下限溫度為轉變溫度。在轉變溫度范圍內玻璃中的質點仍然能進行位移，即在轉變溫度附近的某一溫度下，進行保溫、均熱，可以消除玻璃中的熱應力。

　　實驗操作中,經常用玻璃器皿偏光應力儀檢測儀器測試玻璃器皿應力值. 可以對透明塑料瓶，精細玻璃器皿，或其他的塑料或玻璃產品進行定量和定性分析。

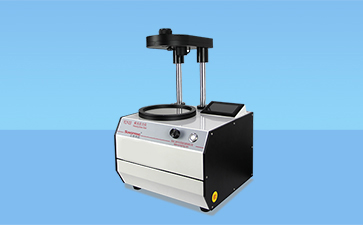

　　三泉中石玻璃器皿偏光應力儀YLY-03

　　下面，由濟南三泉中石實驗儀器有限公司研發人員簡單的介紹下玻璃器皿偏光應力儀定性測量原理：

　　(1)在正交的起偏鏡與檢偏鏡之間放入雙折射物質，視場中便會出現干涉色，一定的干涉色對應于一定的雙折射光程差。

　　位于起偏鏡與檢偏鏡之間的全波片是用晶體做成的薄片，其雙折射光程差 & 為565毫微米，查表知道視場中的干涉色為紫紅色。

　　如果在正交偏振鏡之間除了全波片而外加試件，則二者的組合光程差 ，將大于或小于565毫微米，干涉色也相應地發生變化，根據干涉色查表(一)得到組合光程差的數值。由下面公式可算出附加試件的光程差 &′.

　　1.當附加試件的快軸與全波片的快軸平行時：&′= & - 565(毫微米)一一①

　　2.當附加試件的快軸與全波片的慢軸平行時：&′= 565 - &(毫微米)一一②

　　(2)有應力的玻璃試件也是雙折射物質，將這樣的試件放入應力檢查光路中，也會引起干涉色的變化，就像上面所講附加試件放入光路的情形一樣，只是由于玻璃試件應力不是均勻分布的，因此試件各點雙折射光程差也不一樣，結果視場中各點的干涉色變化情況也不相同。但對于試件中某一確定的點來說，按上述方法查表得&后用公式①②計算同樣可求得其光程差&′。

　　(3)當玻璃試件的雙折射光程差較大(&大于300毫微米)時，即使沒有全波片，也可以進行測量。這時將被測試件放在正交偏振場中，可以看到鮮明的干涉色，根據表(一)即可查出被測試件的光程差數值。

　　濟南三泉中石實驗儀器有限公司致力于玻璃器皿偏光應力儀檢測儀器設備研發幫助客戶應對包裝難題，助力玻璃器皿的品質安全。
